複雑な作業が必要だった裏面座ぐり・裏面取りなどの
裏面加工工程を革命的一発加工
裏面座ぐり・裏面取り専用ツール
SPOT FACINGは現場の体験・経験から考案開発した製品です。 熟練技術は不要、取り扱いは簡単。複雑な形状のものや大きなものほど、作業に強みを発揮します。しかも操作は穴あけと同じ正転のみ、迅速に裏面座ぐりができます。 ボール盤・ラジアルボール盤・フライス盤・マシニングセンターなど多様な使用環境で使えます。
スポットフェーシングの特徴
- フランジの加工に最適！
- Φ１２からΦ４５の穴に対応
- 調整ねじを操作するだけで面取りも可能
- 座ぐり後の厚みが一定寸法を保ちます
- マシニングセンターやフライス盤に取り付ける事で超能率加工
裏座ぐり専用バイト
- φ１２からφ４５までのボルト穴に対応
- バイトを調整加工する事で自由な座ぐり径が加工可能になります。
| 型式 | バイト番号 | バイト寸法（mm） |
|---|---|---|
|
SF-０
|
00
01 02 |
（座ぐり径 ×1/2）-２ （座ぐり径 ×1/2）-２.５ （座ぐり径 ×1/2）-３ |
|
SF-１
|
11
12 |
（座ぐり径 ×1/2）-３ |
|
SF-２
|
21
22 |
（座ぐり径 ×1/2）-５ |
|
SF-３
|
31
|
（座ぐり径 ×1/2）-７.５ |
スポットフェーシングはこんな加工に適しています。
工具の入りにくい裏面の座ぐりを一発加工！
角度調整リングを操作して自由な面取り加工が可能です。
- バルブのフランジ
- ポンプ
- エンジン
- 自動車部品
- シリンダの加工
- 油圧機器の加工
スポットフェーシング 動画

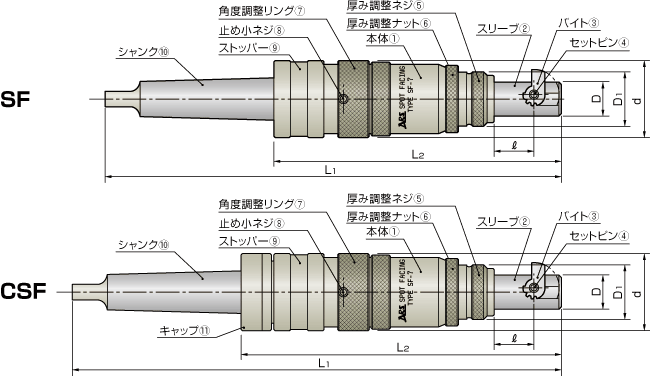

スポットフェーシング 寸法
| 型 式 | バイト③ | フランジ厚み 調整可能寸法 L | 主要寸法 | 切削条件（参考） | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 記 号 | ボルト穴径D 最小D - 最大D | 符 号 | 座ぐり径 D１(MAX) | MN - MX | L１ | L2 | d | シャンク⑩ MT.NO. | 回転速度-切り込速度 | |
| FC２５ | SC49 | |||||||||
| SF-0 | D12-D14 | 00 | 30 | １０-４０ | 310 | 220 | 50 | 3 | 380-0.02 | 300-0.02 |
| D15-D16 | 01 | 35 | 360-0.02 | 280-0.02 | ||||||
| D17-D20 | 02 | 35 | 320-0.02 | 260-0.02 | ||||||
| CSF-0 | D12-D14 | 00 | 30 | 360 | 260 | 380-0.02 | 300-0.02 | |||
| D15-D16 | 01 | 35 | 360-0.02 | 280-0.02 | ||||||
| D17-D20 | 02 | 35 | 320-0.02 | 260-0.02 | ||||||
| SF-1 | D21-D22 | 11 | 43 | 320 | 220 | 60 | 3 | 320-0.02 | 260-0.02 | |
| D23-D25 | 12 | 47 | 260-0.02 | 200-0.02 | ||||||
| CSF-1 | D21-D22 | 11 | 43 | 365 | 260 | 320-0.02 | 260-0.02 | |||
| D23-D25 | 12 | 47 | 260-0.02 | 200-0.02 | ||||||
| SF-2 | D26-D29 | 21 | 54 | ２５-６５ | 415 | 290 | 70 | 4 | 180-0.02 | 140-0.02 |
| D30-D36 | 22 | 62 | 160-0.02 | 120-0.02 | ||||||
| CSF-2 | D26-D29 | 21 | 54 | 435 | 310 | 180-0.02 | 140-0.02 | |||
| D30-D36 | 22 | 62 | 160-0.02 | 120-0.02 | ||||||
| SF-3 | D37-D45 | 31 | 72 | ２５-７５ | 455 | 335 | 80 | 4 | 120-0.02 | 90-0.02 |
| 32 | 76 | |||||||||
| CSF-3 | D37-D45 | 33 | 82 | 485 | 360 | 120-0.02 | 90-0.02 | |||
