両センター支持により測定から加工まで幅広い用途に対応
振れ精度5μ以下
歯車などのワークを精密検査・精密研磨する場合などは、ワークを精度良く確実にクランプする事が必要条件です。また高い繰り返し精度がないと、測定や加工にバラツキが生じます。 「マンドレルチャック」はこのような難しい精密なクランプ作業をT型レンチ一本で簡単・高精度にクランプ。一体構造設計により両センター支持が可能で、より高精度な測定・加工が可能です。
マンドレルチャックの特徴
- 一体構造なので両センター支持可能
- T型レンチで簡単クランピング
- 振れ精度5μ以下
- 高い繰り返し精度
コレット式
- メンテナンスが容易なコレット式
- 拡縮径量：φ0.5

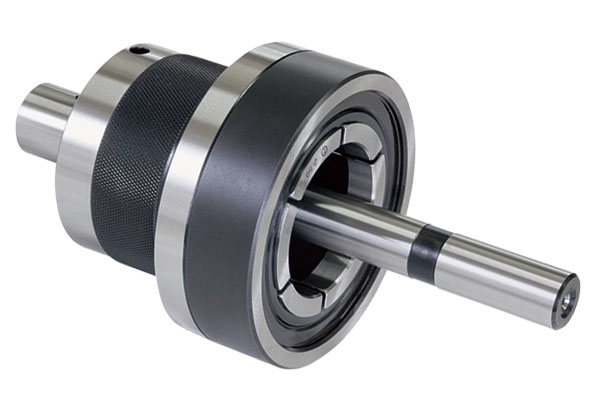

外径クランプタイプ
- 内外径の同時測定が可能
- 再クランプが必要ないので精度と時間短縮に貢献
内径クランプタイプ
- 内外径の同時測定が可能
油圧式
- 拡縮径量：Φ0.02〜Φ0.1（把持径により異なります）
油圧クランプタイプ
- クランプ時のワーク歪みが極めて小さい
- 薄いワークのクランプに最適
マスター
- マンドレルチャックの精度確認用にワーク形状に応じたマスターを製作いたします
性能比較
| コレット式PAT.P | 油圧式 | ||
|---|---|---|---|
| 内径 | 外径 | ||
| 拡縮径量 | 大きい φ0.5 | 大きい φ0.5 | 小さい φ0.02 〜 φ0.1能把持径により異なる |
| 振れ制度 | 5μ 以下 | 5μ 以下 | 5μ 以下 |
| 締付 | T型 レンチ | T型 レンチ | T型 レンチ |
| 両センター支持可否 | OK内外径の同時測定が可能 | OK中空ワークの外径把み内外径測定が可能 | OK |
| クランプ方法 | 内張り | 外径把持 | 内張り |
マンドレルチャックの用途
- 研削加工
- 組立
- 検査・測定
特殊コレット製造
30年を超える豊富な経験と実績で、様々な高精度特殊コレットも製作いたします。
